+ Ổn áp là gì ? ; Tác dụng và mục đích sử dụng để làm gì ? ; Nguyên lý hoạt động ?
- Ở những nơi có nguồn điện không ổn định, điện áp tăng giảm liên tục theo tải hoặc bị ảnh hưởng của môi trường xung quanh dẫn tớicác thiết bị điện hoạt động chập chờn, hư hỏng, báo lổi và hoạt động không đúng nguyênlý làm ảnh hưởng tới hiệu suất công việc.điều này lâu ngày sẽ làm giảm độ bền của các thiết bị, hư hỏng máy móc, không an toàn điện và hay bị cháy nổ. Cáchkhắc phụclà bạn cần sắm ngay chomáy móc thiết bị gia đình, dự án, công trìnhcủamình một máy ổn áp. Vậy ổn áp là gì ?,Tác dụng và mục đích dùng để làm gì ?, Hoạt động thế nào ?Cùng Công Ty KT Điện Thùy Dương tìm hiểu qua bài viết bên dưới nhé!
1) + Ổn Áp là gì ?
+ Ổn áp (Voltage stabilizer) là một thiết bị điện có nhiệm vụ chính là ổn định điện áp đầu ra cấp cho tải hay gọi là bộ ổn định điện áp tự động ( AUTUMATIC VOLTAGE STABILIZER ) cho dù điện áp đầu vào có thay đổi cao hơn hoặc thấp hơn danh định thì ổn áp vẫn cung cấp đủ điện cho các thiết bị hoạt động một nguồn điện ổn định, tăng cao tuổi thọ cho thiết bị và hoạt động được tốt hơn, bền hơn, an toàn hơn (nhưng phải nằm trong dải làm việc của ổn áp).
+ Dải làm việc ổn áp là gì ?: là dãi điện áp đầu vào mà ổn áp có thể đáp ứng được để ổn định điện áp đầu ra ;
VD: - Thông thường sử dụng điện 1 pha có các dòng sản phẩm ổn áp 1 pha: 140V - 250V ; 90V - 250V ; 60V - 250V ; 50V - 250V ...w
- Thông thường sử dụng điện 3 pha có các dòng sản phẩm ổn áp 3 pha: 260V - 430V ; 320V - 420V ; 340V - 460V ; 160V - 240V ; 160V-420V ...w
2) + Tác dụng và mục đích sử dụng ổn áp ?
- Sử dụng ở các khu vực có điện lưới thường xuyên thay đổi ;
- Bảo vệ thiết bị, tài sản, khai thác năng suất hiệu quả công việc, tăng tuổi thọ cho các thiết bị sử dụng điện ;
+ Ngoài nhiệm vụ chính là ổn định điện áp, một số Model ổn áp còn được tích hợp rất nhiều tính năng nhằm bảo vệ tối đa thiết bị điện, tạo ra một hệ thống an toàn điện cho thiết bị, máy móc gia đình, nhà xưởng, dự án ...w .
3) + Nguyên lý hoạt động của máy ổn áp tự động ?
- Ổn định điện áp đầu ra cấp cho tải liên tục .
+ VD 1 pha: Sử dụng điện 1 pha cấp cho tải là một máy giặt + một nồi cơm điện áp sử dụng là 220V 1 pha tổng 2 tải 3200W.
- Từ tải như trên ta chọn ổn áp 5KVA 1 pha, dải làm việc ổn áp là 140V ~ 250V ; điện ra cấp cho tải : 220V (± 3%), đã đáp ứng đc nhu cầu của tải và điện áp hoạt động khu vực điện áp có thay đổi kg nhiều dự kín từ 190V ~ 228V nội thành TP/ Quận/ Huyện.
+ VD 3 pha: Sử dụng điện 3 pha cấp cho tải là một máy In 3 pha và một máy CNC 3 pha sử dụng 380V 3 pha, tổng 2 tải là 10 000W.
- Từ tải như trên ta chọn ổn áp 20KVA 3 pha, dải làm việc ổn áp là 260V ~ 430V ; điện ra cấp cho tải : 380V (± 3%), đã đáp ứng đc nhu cầu của tải và điện áp hoạt động khu vực điện áp có thay đổi kg nhiều dự kín từ 330V ~ 390V nội thành TP/ Quận/ Huyện.
- Tự động bảo vệ quá dòng, đoản mạch bằng Circuit Breaker (CB): Ổn áp sẽ tự ngắt điện khi bị quá tải, tránh gây ra chập cháy, hỏa hoạn.
- Tự động bảo vệ quá áp bằng Rơ le điện tử, máy ổn áp sẽ tự động cắt điện áp ra khi có sự cố làm điện áp đầu ra quá cao (vượt quá dải hoạt động của máy) nhằm bảo vệ tốt cho các thiết bị điện, khi đó ổn áp sẽ tự động đóng điện trở lại khi hết sự cố ( Tùy vào Model hay thương hiệu mới có ).
- Chống sốc điện bằng hệ thống Delay, Auto-reset, Ổn áp sẽ tự động đưa chổi than về vị trí an toàn khi mất điện và khi có điện trở lại ổn áp có mạch trễ Output khoảng 5 giây tới 15 giây để ổn định điên áp sau đó mới cấp điện ra tải.
- Nhiều model ổn áp trang bị thêm 2 đồng hồ Vôn kế hoặc 1 Vôn kế có chuyển mạch để hiển thị điện áp Vào - Ra, Chức năng này cũng rất hữu ích, có thể theo dõi chính xác chất lượng điện Vào – Ra.
+ Các loại Ổn áp phổ biến hiện nay trên thị trường sẽ có 3 nguyên lý hoạt động chính như sau:
1. Sử dụng biến áp xuyến phối hợp chổi than, lấy điện áp ra tự ngẫu trực tiếp hoặc cách ly ;
2. Sử dụng biến áp bù từ phối hợp biến áp xuyến có chổi than .
3. Sử dụng biến áp phối hợp chuyển mạch rơ le, biến áp xung hoặc mạch điện tử linh kiện bán dẫn IGBT.
+ Trong bài viết này Công Ty KT Điện Thùy Dương sẽ đề cập đến nguyên lý ổn áp thông dụng nhất Sử dụng biến áp xuyến phối hợp chổi than, lấy điện áp ra tự ngẫu trực tiếp.

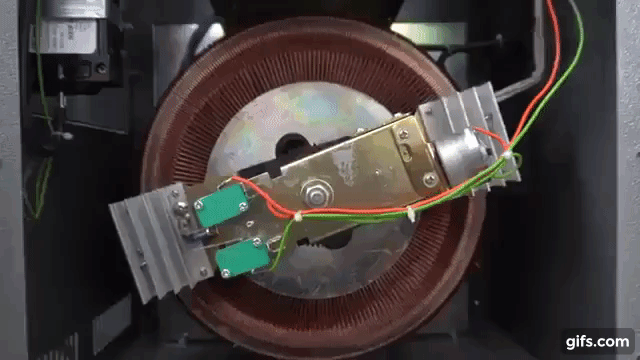

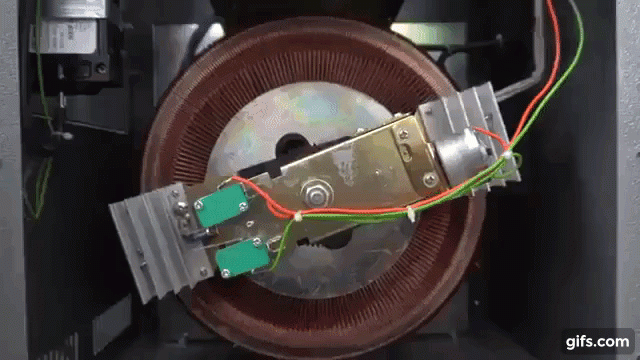

+ Nguyên lý hoạt động như sau: Máy ổn áp thông thường có một biến áp hình xuyến được quấn dây điện từ, trên bề mặt dây có gắn chổi than, Chổi than sẽ làm nhiệm vụ trượt lấy điện áp của từng vòng dây ( Video tham khảo bên dưới )
![](/uploads/images/khi on lam viec.gif)
Khi thấy điện áp ra bị thấp hay cao thì mạch điều khiển sẽ nhận được thông tin và sẽ cấp lệnh cho mô tơ hoạt động, mô tơ hoạt động quay thuận hoặc quay ngược để thay đổi số vòng/ điện áp ở trên biến áp hình xuyến, Khi nào điện áp đầu ra đủ 220V thì mạch so sánh sẽ ngừng cấp lệnh cho mô tơ dừng lại, và khi bị mất điện thì chổi than sẽ tự động trở về vị trí an toàn, tương ứng với điện áp vào cao nhằm không bị cộng dồn điện áp khi có điện trở lại.
+ Nguyên lý của ổn áp 1 pha ;
- Một bo mạch điều khiển.
- Một biến áp hình xuyến (Công suất càng lớn biến áp càng lớn).
- Một động cơ Servo điều khiển quay lên quay xuống.
- Một chổi than kích thước tiêu chuẩn với biến áp hình xuyến.
- Các phụ kiện đi kèm theo máy như đồng hồ, cọc đấu, đèn báo…
- Ba bo mạch điều khiển.
- Ba biến áp hình xuyến (Công suất càng lớn biến áp càng nhiều hơn và lớn hơn).
- Ba động cơ Servo điều khiển quay lên quay xuống.
- Ba chổi than kích thước tiêu chuẩn với biến áp hình xuyến.
- Các phụ kiện gấp ba lần đi kèm theo máy như đồng hồ, cọc đấu, đèn báo, tùy Model có bảo vệ áp ra cao, mất pha …w
=> + Tổng thể trong bài viết này Công Ty KT Điện Thùy Dương đã nói qua về tác dụng ổn áp, về nguyên lý, cấu tạo, ưu điểm của ổn áp để các bạn hiểu và cần áp dụng cho thiết bị như thế nào dữ được tài sản của bạn mà có chi phí thấp và an toàn cho sức khỏe
