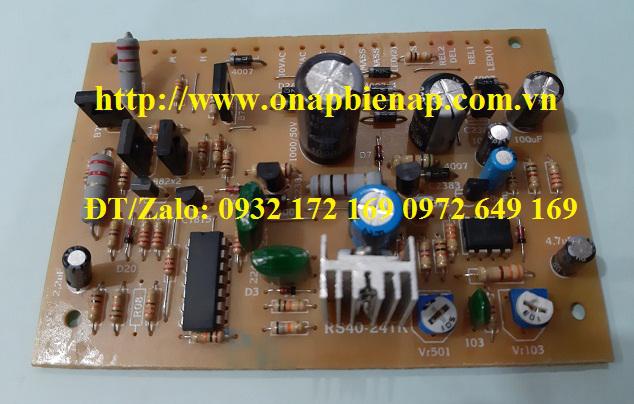

BO MẠCH ỔN ÁP 40V-60V-90V CHÍNH HÃNG ROBOT 1 PHA: + Mạch điều khiển ổn áp ROBOT RS40-24TK 1 pha, 2 pha và 3 pha của ROBOT được cung cấp bởi 2 nguồn cách ly lấy từ cuộn dây cảm ứng được quấn song song với cuộn biến áp xuyến chính cấp cho tải, hoặc được lấy từ 1 biến áp nhỏ cách ly ở bên ngoài đấu song song với điện áp đầu ra của ổn áp ROBOT cấp cho tải.
- Mạch được nuôi một nguồn có điện áp 10VAC và một nguồn 18VAC. Cách đấu nối cho bo mạch ổn áp ROBOT RS40-24TK 1 pha là đấu một cặp nguồn có điện áp 10VAC vào 2 chân 10VAC, và một cặp nguồn có điện áp 18VAC vào 2 chân 18VAC, chân M và M2 cấp nguồn nuôi Mô tơ, REl1 và REl2 là cấp nguồn cho rơ le, MAss cấp cho chân âm (-) tụ nếu dùng chế độ Auto reset và chân chung ( chân giữa ) của đèn Led (- ), chân không có ký hiệu gì là chân chung công tắc bin cao lấp, H là chân bên cao công tắc hành trình, L là chân thấp công tắc hành trình .
- Sau khi đã kiểm tra đấu nối đúng hết các chân như hướng dẩn trên ta cấp điện áp vào 220V và để điện áp ra 220V ta chỉnh con biến trở 103 cho mô tơ chạy xem có đươc ở 2 chiều quay không, nếu mô tơ hoặt động 2 chiều bình thường thì ta cho mô tơ ngưng không quay về chiều nào, tắt điện lắp cơ và mô tơ vào cho chạy và căn chĩnh cắt áp ra 250V ở biến trở 501, và điện áp ra điều chĩnh ở 103. + Linh yeutube.com Video : Click tại hướng dẫn sửa chữa ổn áp thay bo ổn áp
