hướng dẫn tính toán số vòng dây quấn biến áp cách ly 1 pha 50Hz

Hướng dẫn tính toán diện tích Fe Silic  E-I số vòng dây quấn biến áp cách ly 1 pha Tần số 50Hz chất lượng
+ Với nhu cầu hiện nay thì Biến Áp hay Biến Áp Cách Ly đang được sử dụng khá rộng rãi trên thị trường cũng là nhu cầu cần thiết trong đời sống hàng ngày của chúng ta. Chính vì vậy Công Ty Thùy Dương chia sẽ và hướng dẫn các bạn một chút kinh nghiệm riêng của bản thân về cách tính toán diện tích Fe Silic, số vòng dây quấn biến áp cách ly 1 pha tần số 50Hz, với phương châm học hỏi, trao đổi cùng  tính toán cơ bản để mình có thể tự mình làm được, dễ áp dụng và thực hành một cái biến áp theo nhu cầu sử dụng mà bạn đang cần.
+ Để làm được điều này bạn thường không biết bắt đầu từ đâu? thắc mắc là cần chuẩn bị những gì ?, kích thước loãi sắt Fe Silic E-I là bao nhiêu ?,  quấn nhiêu vòng điện áp vào/ ra thì đủ số Vol ( V )?, tiết diện dây thế nào là đúng là an toàn ...w.
+ Để không tốn thời gian và các nội dung không cần thiết Công Ty Thùy Dương sẽ đi thẳng vào vấn đề chính mà http://onapbienap.com.vn chia sẽ cho các bạn có thể tự mình làm được biến áp mình cần sử dụng an toàn và hiệu quả .
+ Nhu cầu sử dụng biến áp ?
- Tôi cần 1 máy biến áp sử dụng cho âm thanh ... KVA, VA, KW .
+ Tính toán xác định ra 3 thông số chính để quấn ra 1 cái biến áp :
1)    Tính diện tích lõi sắt (Fe) SilicE-I .
2)    Tính số vòng dây .
3)    Tính dòng tải dây.
+ Dưới đây ta bắt đầu tiến hành lần lượt tính toán 3 thông số để có thông số quấn 1 biến áp.
1.  Công thức tính diện tích lõi sắt (Fe) SilicE-I cần quấn :
P = (K x η x S2)/B
Trong đó:
-       P là công suất của máy biến áp (VA, KVA).
-       η là hệ số hiệu suất cốt lõi sắt.
-       K làhệ số hở từ thông giữa các lõi thép ( Các lá thép khi xếp lại với nhau luôn có 1 đường hở ).
-       S là diện tích lõi sắt cần quấn (mm2).
-       B là cảm ứng từ nó được chọn theo lá thép kĩ thuật điện tùy thuộc vào lường silic trong thép nhưng mà thông thường giá trị B này từ 10000T - 12000T- 14000T - 16000T
+  Từ công thức trên ta có:
S2= (P x 14000)/(K x η)
=> S = √S2
-       Dựa theo bảng dưới đây là bảng tra hệ số hiệu suất của lõi sắt Fe Silic và hệ số hở của từ thông.
Vật liệu tấm lõiSilicE-I Hệ số hở (K) Hệ số hiệu suất (η)
Lá thép E-Icó bề dầy là 0.35mm 0.93 0,84
Lá thép E-Icó bề dầy là 0.5mm 0.9 0.82
Lá thép bị han rỉ và lồi lõm 0.8 0.8

Ví dụ: Mình cần biến áp cách ly có công suất P= 300VA, điện vào sơ cấp là 220VAC (UVào), điện ra thứ cấp 110VAC (Ura) cấp cho tải, Công Ty Thùy Dương ví dụ chọn vật liệu thép 0.35 mm, hệ số K = 0,93 ; hệ số η = 0,84.
+ Ta thay vào ;
S2= (P x 14000)/(K x η) = (300 x 14000)/ (0.93 x 0.84)=5.376.344 mm2
   - Lấy căn bậc 2 của S2 ta tìm được S có diện tích S= 2.319 mm2 = 23,19Cm2
+ Kết luận: để quấn được biến áp công suất 300VA ta cần diện tích S = 23,19Cm2.

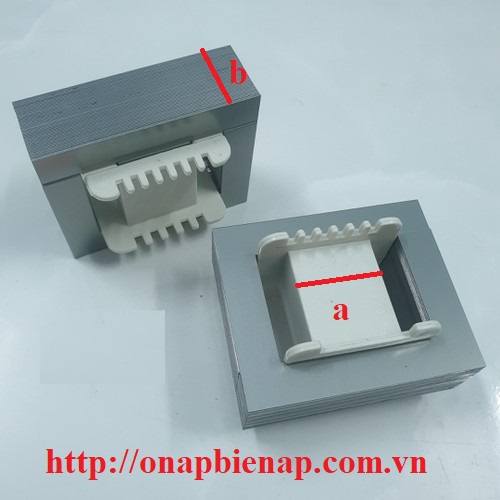

   - Với diện tích cần quấn 23,19Cm2 từ đó có thể chọn bộ  lõi sắt Fe Silic được tính bằng chiều rộng a của bản Fe Silic và chiều dầy b của lõi Fe Silic là ;
+ Với công thức tính diện tích :
S = a x b
Trong đó:
a là diện tích rộng ngang của trụ giửa Fe Silic  E-I .
b là diện tích bề dày ghép các lác thép Fe Silic  E-I .


Suy ra:  S = a x b
S = 4 x 6 = 24cm2.
+ Lưu ý : Diện tích có thể chọn đúng hoặc gần đúng sai số theo tỉ lệ lớn hơn hoặc nhỏ hơn ± 10%, không nhất thiết cần đúng 100% .
Ví dụ: khuân nhựa có sẵn trên thị trường là: 4 x 6 hoặc 3 x 8, hoặc các bạn có thể tự làm khuân theo ý của mình ...w
2.  Tính số vòng dây/ Vol.
Tính số vòng/ Vol ( NVòng ) theo công thức sau:
N/V = F/S
Trong đó:
+ F là hệ số từ thẩm của Fe Silic E-I được sử dụng mặc định từ 35 đến 50. Tùy loại Fe có độ từ tính cao hay thấp mà có thể chọn hệ số bất kỳ, Fe càng tốt chọn hệ số càng thấp.
+ S là diện tích Fe đã tính (Cm).
+ N/V là số vòng trên 1 vol
+ N1 là số vòng dây quấn của cuộn dây sơ cấp( điện vào ).
+ N2 là số vòng dây quấn của con dây thứ cấp( điện ra ).
Suy ra: N/V = F/S
-     Mình chọn hệ số từ thẩm F= 35 với loại Fe chất lượng tốt .
N/V = 35/24 = 1,46 ( Vậy quấn 1,46 vòng được 1 Vol ).
N1 là số vòng dây quấn của cuộn dây sơ cấp( điện vào ) : N1 = 220V x 1,46 = 321 Vòng.
N2 là số vòng dây quấn của con dây thứ cấp( điện ra ) : N2 = 110V x 1,46 = 161 Vòng.

3.  Tính dòng tải, tiết diện dây sơ cấp/ thứ cấp.
+ Công thức công suất điện 1 pha:
P = U x I
 => U1 x I1 = U2 x I2
Trong đó:
+ P là công suất .
+ U1: Điện áp đầu vào sơ cấp.
+ U2: Điện áp đầu ra thứ cấp .
+ I1: Dòng tải sơ cấp
+ I2: Dòng tải thứ cấp
-    Từ công thức trên ta có:
I = P/U
+ Ta thay vào :
I1 = 300/220 = 1.36A
I2 = 300/110= 2.72 A
Kết luận: Dòng tải sơ cấp điện vào là 1.36 A, Dòng tải thứ cấp điện ra 2.72 A .

+ Công thức tính diện tích hình tròn như sau:
 S = R2 x 3,14 Theo bán kính (R)
Hoặc S = D2/4 x 3,14 Theo đường kính (D)
Ví dụ: Dựa theo đề bài đường kính dây mình có là Ø 0.76, Ø 1.1, J là 3A thì ta theo công thức :
 S = D2/4 x 3,14 =>  S = 0.762/4 x 3,14= 0,45 mm2
Tương tự =>  S = 1.12/4 x 3,14= 0,95 mm2
+ Tính dòng tải theo công thức :
A = S x J
Trong đó:
-       J là mật độ cho phép dòng(A )tải chịu trên 1mm2 diện tích dây ( Thường mật độ cho phép dòng( A )tải J chịu tải trên 1 mm2 dây đồng thườngđược áp dụng từ 2A đến6A/mm2 ​​​​​. Tiêu chuẩn máy càng tốt thì chonJ( A) càng thấp .
-       S là diện tích tiết diện dây đồng.
+ Dựa theo công thức ta thay vào :
A = S x J=> A = 0,45x 3= 1.36A
Tương tự => A = 0,95x 3= 2.85A

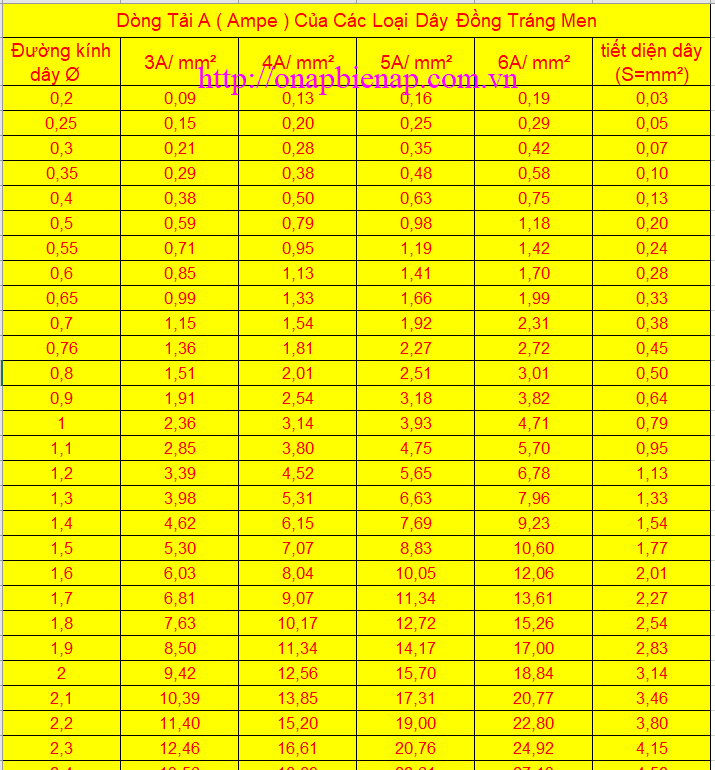

+ Dựa theo công thức trên CôngTy Thùy Dương đã tính sẵn các thông số của đường kính các loại dây đồng tráng men cơ bản cho các bạn áp dụng cho tiện trong quá trình sử dụng.


+ Ghi Chú:
⇒Sản Xuất: CTy nhận chế tạo và sản xuất theo nhu cầu của khách hàng, các loại mặt hàng như : biến thế, biến áp cách ly trần, biến áp sử dụng đèn UV, biến áp 1 pha/3 pha, biến áp áp tăng giảm điện áp, biến áp vô cấp... w. ĐT/ Zalo: 0909 718 346 - 0972 649 169
+ Các sản phẫm có trên Web: http://onapbienap.com.vn  cung cấp hoặc theo nhu cầu của khách hàng .
